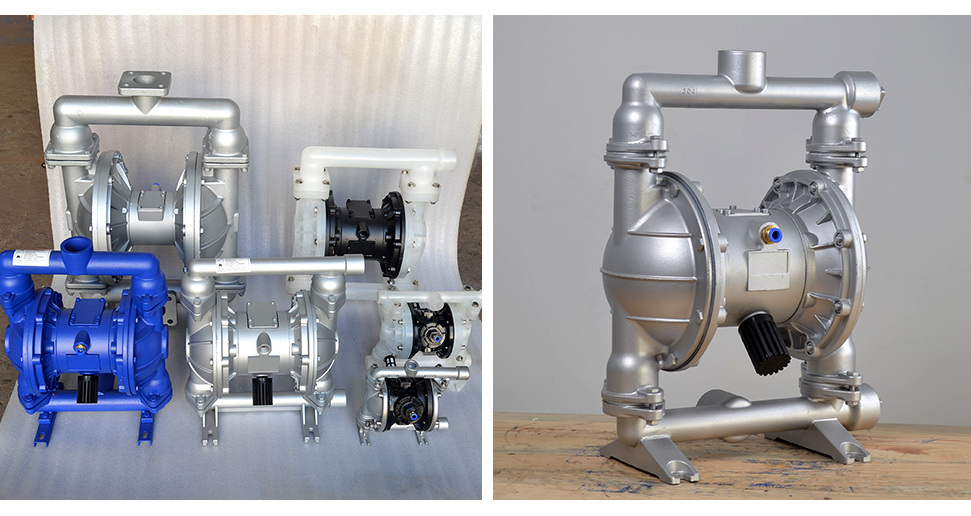

QBY氣動隔膜泵
【QBY氣動隔膜泵主要用途】
|
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等 |
|
2、泵吸油漆、顏料、膠水、粘合劑等 |
|
3、泵吸各種瓦、瓷、磚器及陶器釉漿等 |
|
4、泵吸各種磨料、腐蝕劑、清洗劑等 |
|
5、泵吸各種污水、水泥灌漿及灰漿等 |
|
6、泵吸各種劇毒、易燃、易揮發液體等 |
|
7、泵吸各種強酸、強堿、強腐蝕液體等 |
|
8、作為各種固液分離設備的前級送壓裝置
|
【QBY氣動隔膜泵應用實例】
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?br /> 7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
【QBY氣動隔膜泵使用注意事項】
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
QBY氣動隔膜泵型號意義
【QBY氣動隔膜泵的工作原理圖及示意圖】
1、QBY氣動隔膜泵的兩個對稱各種腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY氣動隔膜泵 系統連接示意圖

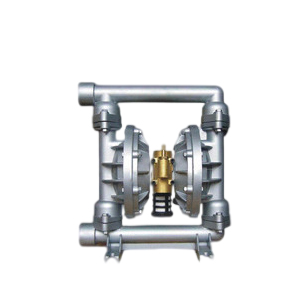

QBY氣動隔膜泵剖解圖
|
型號 |
流量 |
揚程 |
出口壓力 |
吸程 |
Z大允許能 |
Z大供氣壓力 |
Z大供氣消耗量 |
材料 |
|||
|
鋁合金 |
不銹鋼 |
鑄造鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
QBY-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
